激励脉冲产生电路如图1所示，用并行谐振振荡电路构成晶体振荡器，晶体振荡与RC振荡电路相比，具有频率稳定性高的特点,RC振荡电路由于除自身的温度变动以外，IC的阈值电源也变动等原因，使得RC振荡电路有2%～5%误差，而晶体振荡电路的稳定性在50ppm以内（0～70℃），具有非常高的温度性，电路中用晶体X1的基频设计，X1的基频为32.768KHz。用CD4069UB反相器完成并行振荡器所需要的180℃相移，也可以使用74HCU04反相器构成，为了振荡稳定性，用10M电阻R1提供负反馈，用50K的电阻R2提供偏压使CD4069UB在线性范围内工作，防止电路异常振荡。将产生的脉冲进入CD4040B进行分频，CD4040是12位二进制串行计算器，所有计算器位为主触发器，计算器在时钟下降沿进行计数，RESET为高电平时，对计算器进行清零，由于在时钟输入端使用了斯密特触发器，对脉冲上升和下降时间无限制。所有输入和输出均经过缓冲。CD4040对输入信号进行分频得到12路输出，也就是12个等级的周期脉冲，以满足不同测量范围需求。当磁致伸缩位移传感器测量行程距离增大时，发射脉冲信号与回波信号的时间间隔增加，这时就应该调整发射脉冲的频率，使之减少，否则，在下一个发射脉冲到来之前还没有接收到回波信号，这样仪器就不能正常工作，通过选择不同跳线来选择不同频率。

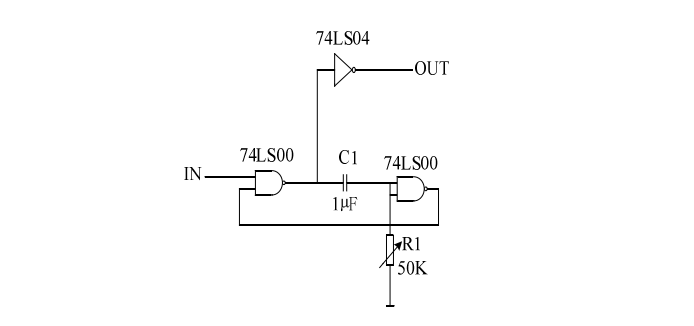

发射电流脉冲的宽度t的大小波导丝影响很大，过大则会影响磁致伸缩位移传感器的测量精度，过小则会增大波导丝的截止频率，影响位移传感器的正常工作。根据要求，脉冲宽度t在2～6μs为宜，在设计中取2μs。本设计采用单稳态触发电路实现，电路如图2所示：

单稳态触发电路（又称One-shot）的工作特性具有以下特点：

① 它有一个稳定状态和一个暂稳态；

② 在外界触发脉冲作用下，能从稳定状态翻转到暂稳态；

③ 暂稳态维持一段时间后，将自动返回稳定状态。暂稳态的持续时间，就是电路。

输出的脉冲宽度，它仅取决于电路本身的参数，而与触发脉冲的宽度和幅度无关。

电路中单稳态触发电路由两个非门组成，暂稳态靠C1、R1的充、放电过程来维持，通过调节电容C1、电阻R1的值可以改变高电平的宽度。单稳态触发电路的输出信号经过一个非门，也起到一定的缓冲作用。
