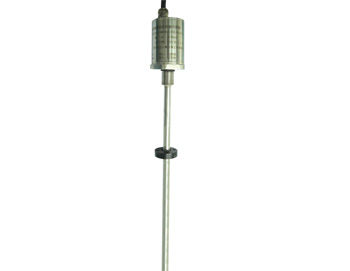

对钢绳进行整绳破断拉力试验 ,是考核钢绳整体捻制质量水平的重要方法。随着国际市场和国内重点基础工程建设对高等级钢绳质量的要求 ,以往对钢丝绳进行的拆股试验已不能适应新的要求 ,不能准确反映钢丝绳综合质量水平 ,而整绳破断拉力试验逐步成为考核钢丝绳质量的主要手段。钢丝绳拉力试验机是测量钢丝绳破断力的重要设备。在钢丝绳拉力试验机系统中 ,磁致伸缩位移传感器是测量钢丝绳在拉伸过程中形变的重要监测元件。在钢丝绳破断力试验要求位移传感器不仅能够在油污、溶液、尘土等恶劣的工况下稳定工作 ,而且要求其在较长的工作行程内具有极高的监测精度。因此在拉力机系统中选用，巴顿斯公司的SSI型磁致伸缩位移传感器、压力传感器和西门PLC作为测控系统主要元器件。

钢丝绳拉力机测控系统由PLC控制软件、上位机数据监测软件两部分组成。PLC系统可根据拉力机机旁操作箱的手动操作信号完成夹具上紧、夹具打开、拉伸、拉力机急停等控制功能 ,同时,PLC将位移传感器、油压传感器、负荷传感器等信号进行实时处理 ,完成拉伸速率控制、拉伸过程限位保护、钢丝绳拉断的判断等工作过程。上位机监测软件用VB610开发 ,通过 MPI适配器与 PLC的MPI口连接 ,完成PC与PLC的数据交换。

首先在上位机的参数设置画面输入钢丝绳直径、规格、拉伸速度、最小破断力等试验参数后 ,开始拉伸 ,上位机自动对拉伸过程进行记录并自动生成“位移 —拉力曲线 ”、“位移 —时间曲线 ”、“拉力 —时间曲线 ”,同时在画面中实时显示当前主液压缸活塞杆位移、负荷传感器、油压传感器等参数。当钢丝绳被拉断后 ,可对试验数据进行打印、保存至数据库、历史数据回放。为便于对试样进行品质分析 ,还可以任意选择曲线的的某一部分进行放大、缩小显示。

当前 ,我国大部分的拉力实验机力试验机是以人工手调溢流阀进行系统压力设定 ,从而控制液压缸输出的拉力。施加于试样的负载由杠杆摆式测力机构测量 ,在指示盘上读出载荷数值。根据不同的试验 ,选择度盘和配重。机械测量只能采取人工处理试验数据和手抄报告的方式。这种试验机的缺陷是被试样构件的加载速率不可调 ,可控性差 ,且试验精度低。而磁致伸缩位移传感器具有较长的测试范围 ,使用、维护方便同时具有精度高、稳定性好、响应迅速等优点使得拉力机的对钢丝绳的测量更加精准。深圳巴顿斯科技有限公司专业研发、生产、销售磁致伸缩位移传感器，期待您的来电咨询。
